THE PRODUCT — AFDD + RCBO IN ONE DEVICE

AI아크제로 가드 제품

AI아크제로 가드 시리즈는 아크 고장 검출 보호(AFDD)와 과전류 보호를 겸한 잔류전류 보호(RCBO)를 하나의 장치에 통합하고, 4색 LED 독립 표시, 이중 시험 버튼, 고장 잠금 리셋 및 스마트 통신으로 최종 회로의 가장 완전한 보호를 구성합니다.

5.1 제품 설명

AI아크제로 가드 시리즈 아크 고장 검출 보호 잔류전류 동작 차단기(Integrated AFDD-RCBO)는 아크 고장 검출 보호와 잔류전류·과전류 보호를 폭 33mm의 장치에 통합하여, 주택·상업·공공 건물의 최종 배전 회로에 가장 완전한 보호 솔루션을 제공합니다.

KS C IEC 61009-1, KS C IEC 61009-2-2 및 KS C IEC 62606 표준 준수
최종 회로의 직렬, 병렬 및 대지 아크 고장을 검출하고 소거
전자식 아크·누전 보호와 기계식 과부하·단락 보호의 상호 중복 구성
4색 LED가 각 고장을 독립 표시 — 점멸 코드를 세지 않고 고장 유형 식별
누전·아크 이중 시험 버튼 및 주기적 내부 자가시험
고장 잠금 및 리셋 메커니즘으로 고장 상태 투입 방지
RS485 통신 기본 제공, BLE / WiFi 무선 모듈 옵션

**그림 23**AI아크제로 가드 제품 외관(60° 뷰, 개방 상태) 렌더링 이미지 · 외관과 표기는 실제 제품에 따릅니다

**그림 24**4가지 운전 / 고장 상태의 LED 표시(패널 상부 뷰) — 녹색: 정상 운전; 적색: 아크 고장; 황색: 누전 고장; 주황색: 과부하 고장 렌더링 이미지 · 외관과 표기는 실제 제품에 따릅니다

5.2 패널 및 상태 표시

AI아크제로 가드 패널에는 조작 핸들, 4색 LED 표시등, 리셋 버튼 및 이중 시험 버튼이 통합되어 상태를 한눈에 알 수 있습니다. 정상 시에는 녹색 운전등이 켜지고, 보호 차단 후에는 해당 색상의 고장등이 켜지며 장치는 잠금 상태가 됩니다.

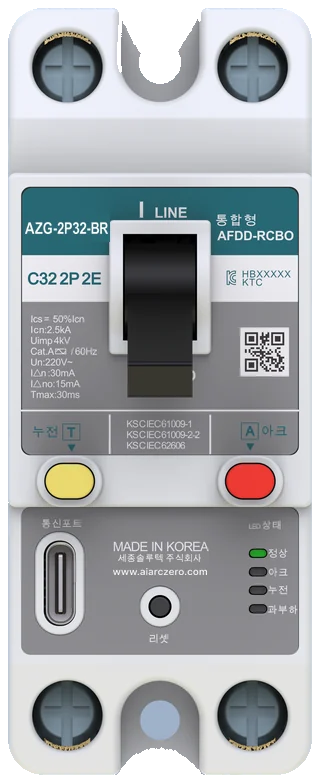

**그림 25**AI아크제로 가드 패널 및 부품(상부 뷰) — 핸들, 명판 영역, 누전 시험 버튼(T), 아크 시험 버튼(A), 리셋 버튼, 4색 LED, 통신 포트(명판 해설은 그림 32~35, 배선 단자 및 설치 구멍은 그림 36, 37 참조) 렌더링 이미지 · 외관과 표기는 실제 제품에 따릅니다

표시등	색상	의미
운전 표시	녹	상시 점등: 차단기 정상 운전
아크 고장	적	점등: 아크 보호 차단, 고장 잠금
누전 고장	황	점등: 누전 보호 차단, 고장 잠금
과부하 고장	주황	점등: 과부하 보호 차단, 고장 잠금

단일 LED 점멸 코드 방식과 비교하여, AI아크제로 가드는 고장 유형별로 독립된 색상의 표시등을 제공합니다. 사용자가 점멸 횟수를 기억하거나 해석할 필요 없이 고장 유형을 한눈에 확인할 수 있어 점검 시간을 크게 단축합니다.

5.3 고장 리셋 조작

고장 차단 후 장치는 잠금 상태가 됩니다. 고장 원인을 제거하고 리셋 버튼을 눌러 고장 표시등이 꺼지고 녹색 운전등이 켜진 후에야 수동으로 투입할 수 있습니다. 리셋 없이 강제로 투입하면 장치가 다시 자동 차단되어 고장 상태 운전을 방지합니다.

5.4 기술 사양

그림 27 AI아크제로 가드 기술 사양 일람
항목	파라미터
제품명	아크 고장 검출 보호 잔류전류 동작 차단기(Integrated AFDD-RCBO)
시리즈 / 대표 형번	AI아크제로 가드 시리즈 / AZG-2P20-BR
적합 표준	KS C IEC 61009-1, KS C IEC 61009-2-2, KS C IEC 62606
극수	2P(2P2E, 전자식)
정격 전압 Ue	AC 220 V 60 Hz
정격 전류 In	15 / 16 / 20 / 30 / 32 A
정격 잔류 동작 전류 IΔn	30mA(코드 030) / 15mA(코드 015)
잔류 비동작 전류 IΔno	15 mA / 7.5 mA
누전 동작 시간	≤ 30 ms
아크 트립 시간	≤ 1s(KS C IEC 62606 각 시험 전류 한계값, 4.1절 참조)
과부하 트립 특성	약정 비동작 전류 1.13In, 약정 동작 전류 1.45In(KS C IEC 61009-1, 열동 트립)
단락 트립 특성	C형 순시 자기 트립 5In~10In, t < 0.1s(KS C IEC 61009-1)
정격 단락 용량 Icn	2.5 kA
정격 임펄스 내전압 Uimp	4 kV
사용 구분	A 클래스
배선 방식	상부 배선(전원측 상부 입선)
외형 치수(폭×높이×깊이)	33 × 83 × 61.7 mm
주위 온도	-25 ℃ ~ +80 ℃
상태 표시	녹색(정상) / 적색(아크) / 황색(누전) / 주황색(과부하) LED
시험 기능	누전 시험 버튼(T), 아크 시험 버튼(A), 내부 자가시험
통신	RS485(Modbus-RTU) 기본 제공; BLE / WiFi 무선 모듈 옵션
설치 방식	본체 설치 구멍 고정(Ø4.5mm × 2, M4 나사, DIN 레일 아님)
인증	KC 안전 인증(발급 기관 KTL)
원산지	한국 제조

5.5 시간-전류 트립 특성

과부하 및 단락 보호는 열동·자기 트립 기구로 구현됩니다. 과부하 영역은 반시한 특성으로, 단락 영역은 순시 자기 트립으로 동작합니다. 아크 및 누전 보호는 전자 유닛으로 구현되며 동작 특성은 4.1절을 참조하십시오. 시간-전류 특성 곡선은 다음과 같습니다:

**그림 28**AI아크제로 가드 시간-전류 트립 특성(열동 트립 영역 + 자기 트립 영역)

5.6 형번 해설

형번 체계는 문의하시면 자세히 안내해 드립니다.

5.7 주문 형번

주문 형번은 정격 전류 · 잔류 동작 전류 · 통신 구성의 조합으로 정해집니다. 필요한 사양을 알려 주시면 맞는 형번을 안내해 드립니다.

5.8 스마트 통신

AI아크제로 가드는 RS485 통신 인터페이스(Modbus-RTU 프로토콜)를 기본으로 갖추고 표준 2선식 버스를 지원하여 빌딩 자동제어 및 에너지 관리 시스템에 접속할 수 있습니다. WiFi 무선 모듈(MQTT 클라우드)을 옵션으로 장착하면 기기 실시간 온라인과 클라우드 원격 모니터링이 가능하고, BLE 모듈을 장착하면 스마트폰 앱으로 기기 옆에서 파라미터 설정과 이벤트 읽기를 할 수 있습니다.

원격 측정: 전압, 전류, 누설 전류 등 순시량 실시간 읽기
원격 신호: 개방 / 투입 상태, 고장 유형, 통신 상태
원격 설정: 과부하 보호 파라미터(장시한 전류, 시간) 원격 읽기/쓰기
이벤트 블랙박스: 보호 트립 누적 횟수, 최근 50회 상세 이벤트, 자가시험 기록, 차단 통계
기기 정보: 형번, 기기 ID, 사양, 소프트웨어 / 하드웨어 버전 읽기

통신의 전기적 연결은 패널 측부의 통신 포트로 이루어집니다. 통신 연동에 필요한 레지스터 · 프레임 자료는 도입 문의를 통해 따로 제공합니다.

**그림 31**AI아크제로 가드 통신 네트워크 구성 — RS485 버스 / WiFi 클라우드 플랫폼 / BLE 근거리 연결

5.9 명판 및 배선

장치 전면 실크인쇄는 상부와 하부 두 개의 명판 영역으로 나뉩니다. 상부 명판에는 형번, 트립 특성, 정격 파라미터, 적용 표준 및 인증 정보가, 하부 명판에는 통신 포트, 원산지 정보, 리셋 버튼 및 LED 상태 설명이 표시됩니다. 실크인쇄는 영문과 한글 두 가지 버전이 제공됩니다(그림은 한글 버전).

**그림 32**AI아크제로 가드 상부 명판(한글 실크인쇄) — 시리즈 형번, 트립 특성 및 정격 전류, 정격 파라미터, 적용 표준, KC 인증 마크 및 추적 QR 코드 렌더링 이미지 · 외관과 표기는 실제 제품에 따릅니다

**그림 33**AI아크제로 가드 하부 명판(한글 실크인쇄) — 통신 포트, 원산지 및 제조사 정보, 리셋 버튼, LED 상태 설명 렌더링 이미지 · 외관과 표기는 실제 제품에 따릅니다

그림 34 AI아크제로 가드 상부 명판 항목 해설
실크인쇄 내용	의미
AZG-2P32-BR	브랜드·제품군·극수·정격전류·통신: AI아크제로 가드, 2P, 32A, RS485+BLE
Integrated AFDD-RCBO	영문 제품명: Integrated Arc-Fault Detection Residual Current Operated Circuit-Breaker
C32 2P 2E	트립 특성 C형, 정격 전류 32 A(그림 사양), 2극, 전자식(2P2E)
I LINE / O LOAD	전원측 상부 입선 / 부하측 하부 출선 표시; I / O는 핸들 투입·차단 위치
Ics = 50% Icn, Icn: 2.5kA	운전 단락 차단 용량은 정격 단락 차단 용량의 50%이며 Icn = 2.5 kA입니다.
Uimp 4kV	정격 임펄스 내전압 4 kV
Cat.A / 60Hz	사용 구분 A; 정격 주파수 60 Hz
Un: 220V~	정격 동작 전압 AC 220 V
IΔn: 30mA, IΔno: 15mA	정격 잔류 동작 전류 30 mA; 잔류 비동작 전류 15 mA
Tmax: 30ms	잔류전류 보호 최대 차단 시간 30 ms
KSCIEC61009-1 / 61009-2-2 / 62606	적용 표준: KS C IEC 61009-1, KS C IEC 61009-2-2, KS C IEC 62606
KC 마크, HBXXXXXX, KTC	한국 KC 안전 인증 마크 및 인증서 번호, 발급 기관 한국산업기술시험원(KTL)
QR 코드	제품 추적 코드(일련번호 및 생산 정보)
T(EARTH LEAKAGE TEST)	누전 시험 버튼
A(ARC FAULT TEST)	아크 시험 버튼

그림 35 AI아크제로 가드 하부 명판 항목 해설
실크인쇄 내용	의미
Communication Port	통신 포트: RS485 버스 배선 또는 WiFi / BLE 통신 모듈 인터페이스
MADE IN KOREA 세종솔루텍 주식회사 · www.aiarczero.com	원산지 및 제조사 정보(고객 맞춤 실크인쇄)
RESET	리셋 버튼: 고장 차단 후 고장 표시를 리셋해야 다시 투입 가능
LED STATUS	LED 상태 설명: Normal 녹색(정상) / Arc Fault 적색(아크) / Leakage 황색(누전) / Overload 주황색(과부하)

배선 시 전원측은 상부 입선 단자(LINE: L / N)에, 부하측은 하부 출선 단자(LOAD)에 접속하고 보호 도체 PE는 차단기를 경유하지 않습니다. 단자 배선의 선경과 체결 토크 요구는 “AI아크제로 가드 시리즈 AFDD-RCBO 설치 지침서”를 참조하십시오.

**그림 36**주회로 배선도 — 전원측 상부 인입(LINE: L / N), 부하측 하부 출선(LOAD); PE는 차단기를 경유하지 않음

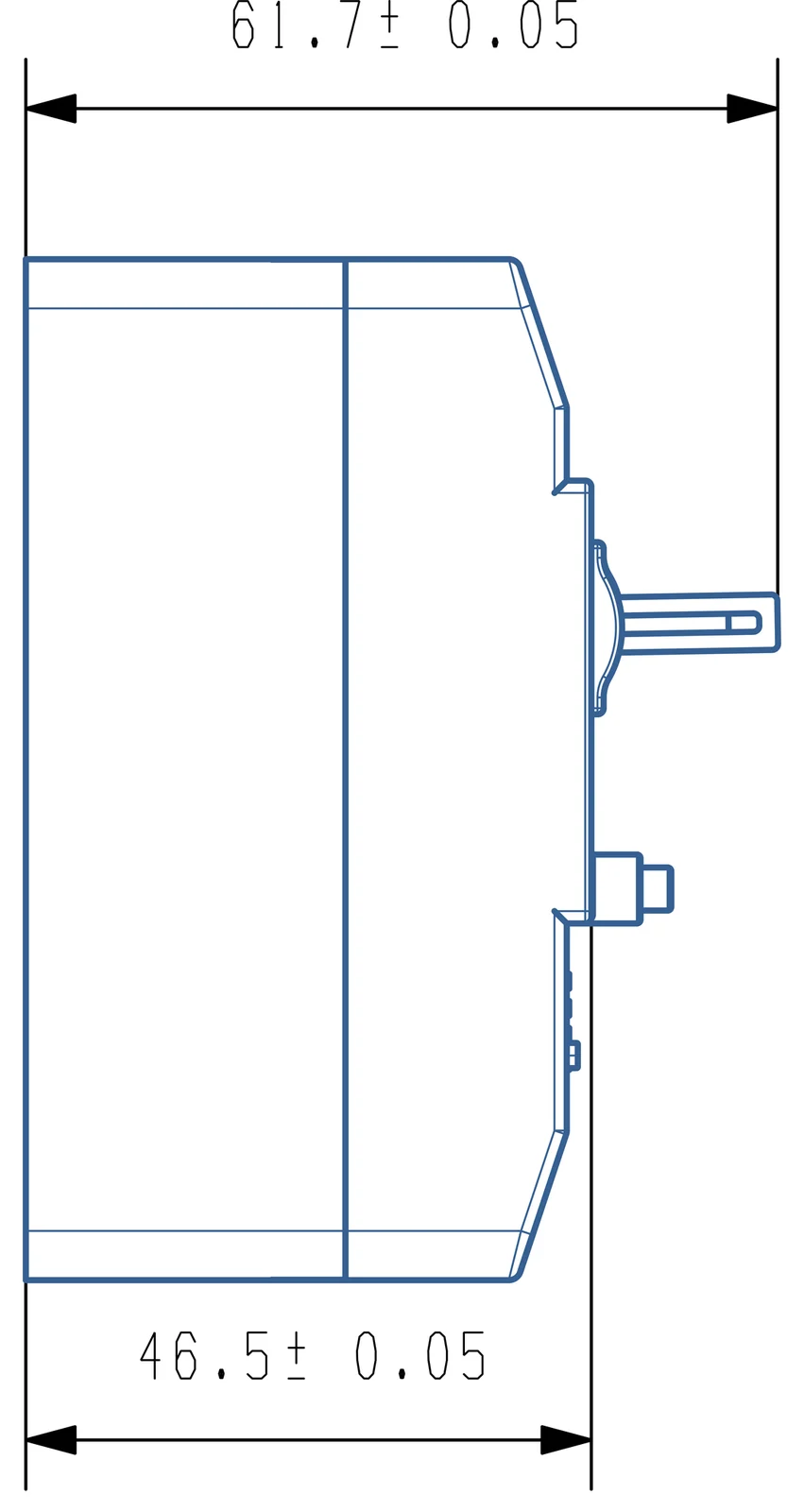

5.10 외형 치수 및 설치

장치는 본체 설치 구멍 고정 방식으로, 바닥판에 설치 구멍 2개(Ø4.5mm, 세로 구멍 거리 71.0mm, M4 나사 권장)가 있어 각종 최종 배전반에 적합합니다(DIN 레일 설치 아님). 자세한 설치 절차는 “AI아크제로 가드 시리즈 AFDD-RCBO 설치 지침서”를 참조하십시오.

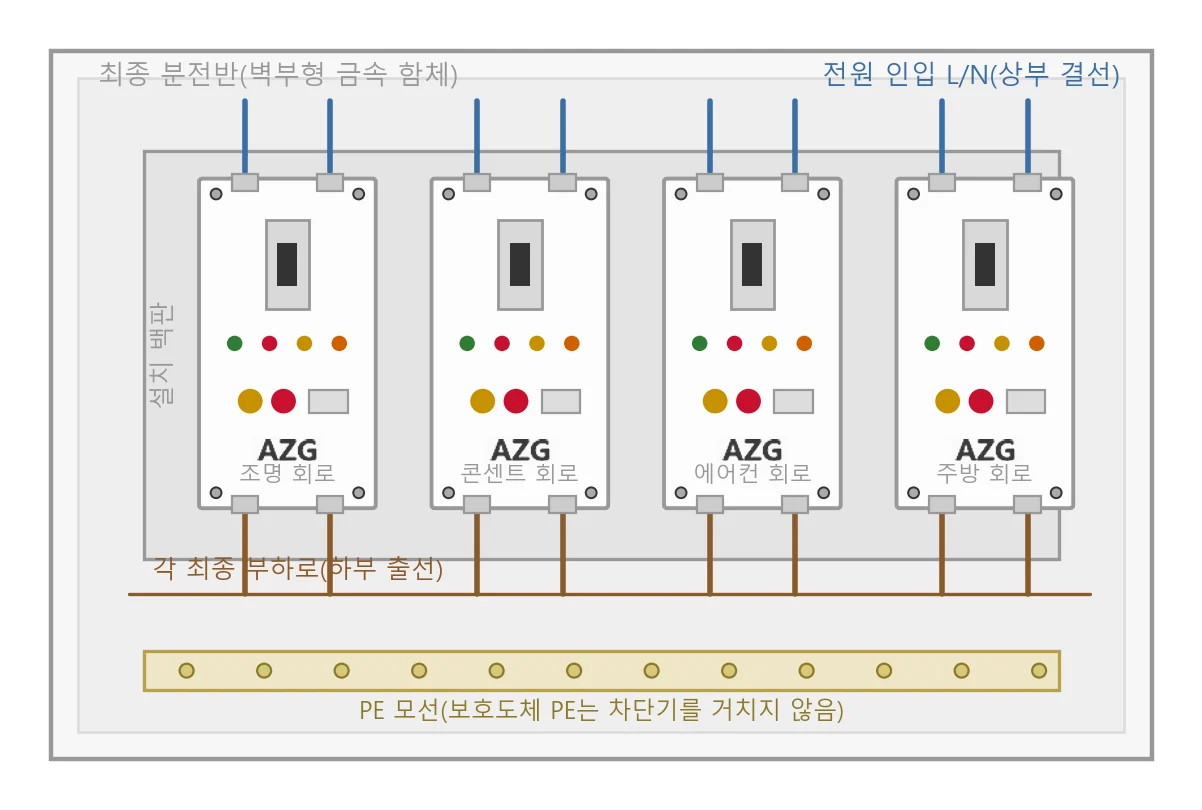

**그림 39**주택 최종 배전반 내 설치 배치 예시 — 제품은 바닥판 설치 구멍 나사로 설치 배판에 고정(DIN 레일 아님), 상부 입선·하부 출선, PE는 모선에 직접 연결

5.11 차별화된 장점

4색 LED 독립 표시: 고장 유형별 전용 색상으로 점멸 코드 해석 불필요 — 고장 식별 교육 비용 제로
이중 시험 버튼: 누전(T)과 아크(A) 시험 분리 — 보호 기능 항목별 검증 가능
고장 잠금 + 리셋 메커니즘: 고장을 제거하지 않으면 투입 상태를 유지할 수 없어 고장 상태 운전 원천 차단
이벤트 블랙박스: 최근 50회 보호 이벤트, 자가시험 기록 및 차단 통계를 모두 기록하여 사고 추적 및 복기 가능
스마트 통신: RS485(Modbus-RTU) 기본 제공, BLE 근거리 설정 / WiFi(MQTT 클라우드) 실시간 온라인 옵션 — 동급 로컬 방식을 크게 상회하는 통신 능력
33mm 콤팩트 폭: 4중 보호를 하나의 장치에 통합하여 배전반 공간 절약
60Hz 최적화: 한국 220V / 60Hz 계통에 맞춰 조정 및 검증, KC 인증 체계
