REGULATORY FRAMEWORK
법규와 표준
IEC 62606은 전 세계 아크 고장 보호 장치의 통일된 기술 기준이며, IEC 60364-4-42는 AFDD 채용이 권장되는 장소를 명시합니다. AI아크제로 가드는 한국 KC 인증 체계의 요구도 충족합니다.
4.1 IEC 62606 / KS C IEC 62606

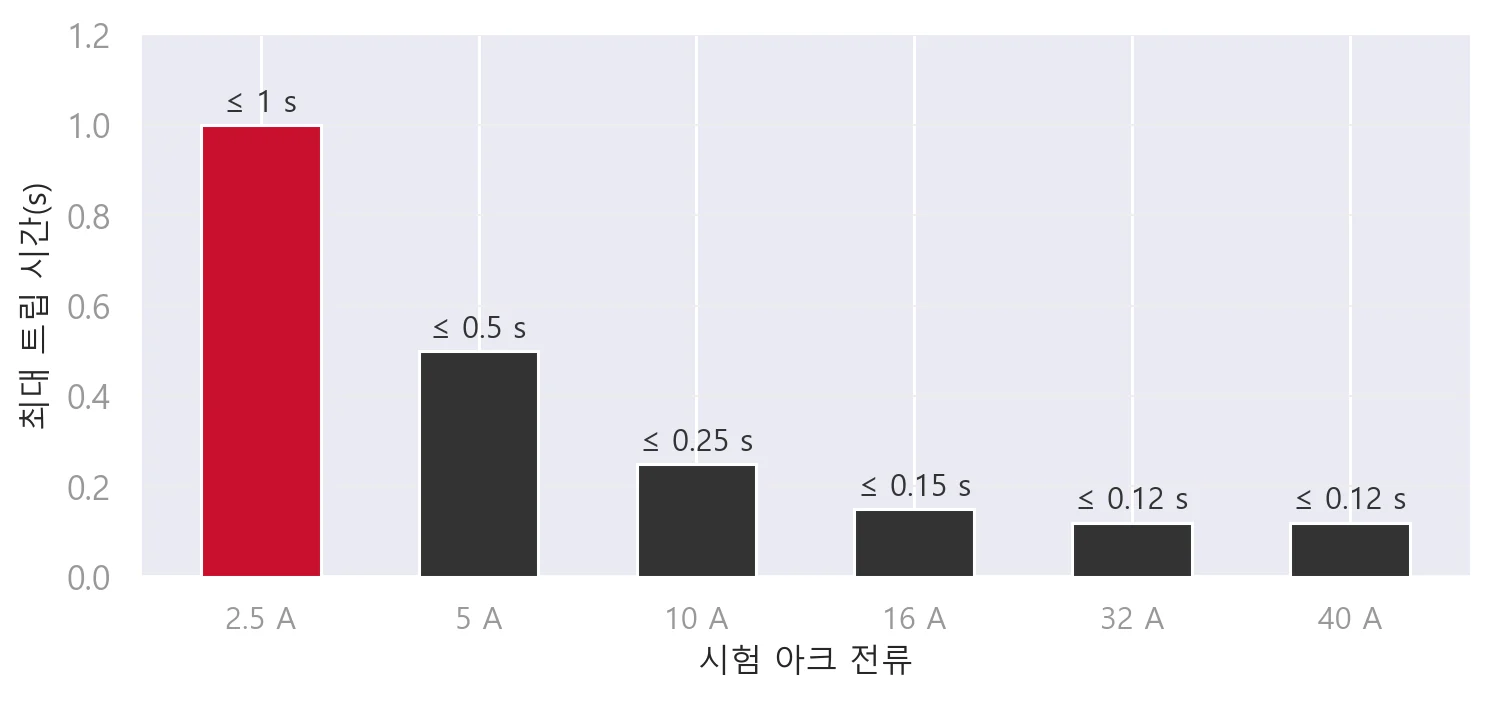

IEC 62606 “아크 고장 보호 장치(AFDD)의 일반 요구 사항”은 AFDD의 동작 특성, 시험 방법 및 내성 요구를 규정하며 전 세계 아크 보호 제품의 통일된 기술 기준으로, 한국은 KS C IEC 62606으로 동일하게 채택하였습니다. 표준은 시험 아크 전류에 따라 트립 시간 한계값을 규정하며(전류가 클수록 더 빠른 트립 요구), 크로스토크 및 마스킹 시험으로 장치의 오동작·부동작이 없음을 검증합니다.
| 시험 아크 전류 Iarc | 최대 트립 시간 | 60Hz 반파 수(약) | AI아크제로 가드 동작 성능 |
|---|---|---|---|
| 2.5 A | 1 s | 120 | ≤ 1 s |
| 5 A | 0.5 s | 60 | ≤ 0.5 s |
| 10 A | 0.25 s | 30 | ≤ 0.25 s |
| 16 A | 0.15 s | 18 | ≤ 0.15 s |
| 32 A | 0.12 s | 14 | ≤ 0.12 s |
| 40 A | 0.12 s | 14 | ≤ 0.12 s |
4.2 IEC 60364-4-42의 권장 사항
IEC 60364-4-42 “저압 전기 설비 - 열 효과 방호”는 다음 장소에서 IEC 62606에 적합한 AFDD로 최종 회로를 보호할 것을 권장합니다:
- 가연성 자재를 저장 또는 가공하는 장소(목재품, 종이, 섬유 창고 및 작업장 등)
- 가연성 건축 자재를 사용하는 장소(목조 건물 등)
- 화재로 대체 불가능한 물품이 위험해지는 장소(박물관, 기록관, 역사 건축물 등)
- 수면 중인 사람이 있는 장소(주택 침실, 호텔 객실 등)
- 인원이 밀집하고 피난이 어려운 장소(보육 시설, 요양원, 병원 병동 등)
4.3 한국 시장과 KC 체계
한국의 건축 전기 규정과 KS C IEC 표준 체계는 아크 고장 방호 요구를 점진적으로 도입하고 있습니다. AI아크제로 가드 시리즈는 KS C IEC 61009-1 / 61009-2-2(RCBO) 및 KS C IEC 62606(아크 보호)에 따라 설계되었고, 한국 KC 안전 인증(발급 기관: 한국산업기술시험원 KTL)을 갖추었으며, 한국 220V / 60Hz 계통에 최적화되어 고급 주택, 상업 및 공공 건물 시장의 최종 회로에 일체형 보호를 제공합니다.
한국 주택은 일반적으로 220V 최종 배전을 사용하며, 목조 구조와 가연성 내장재가 공존하고 겨울철 전기 난방 부하가 집중되어, 회로 노후화와 접촉 불량으로 인한 아크 화재 위험이 두드러집니다. 따라서 일체형 보호 장치의 구성 가치가 큽니다.
