FIRES — PHENOMENOLOGY AND ORIGIN

화재

화재의 약 3분의 1은 전기적 원인으로 발생하며, 대부분의 전기 화재는 회로의 고장 아크에서 시작됩니다. 화재의 발전 과정과 원인을 이해하는 것이 아크 방호의 가치를 이해하는 첫걸음입니다.

1.1 화재 현상학

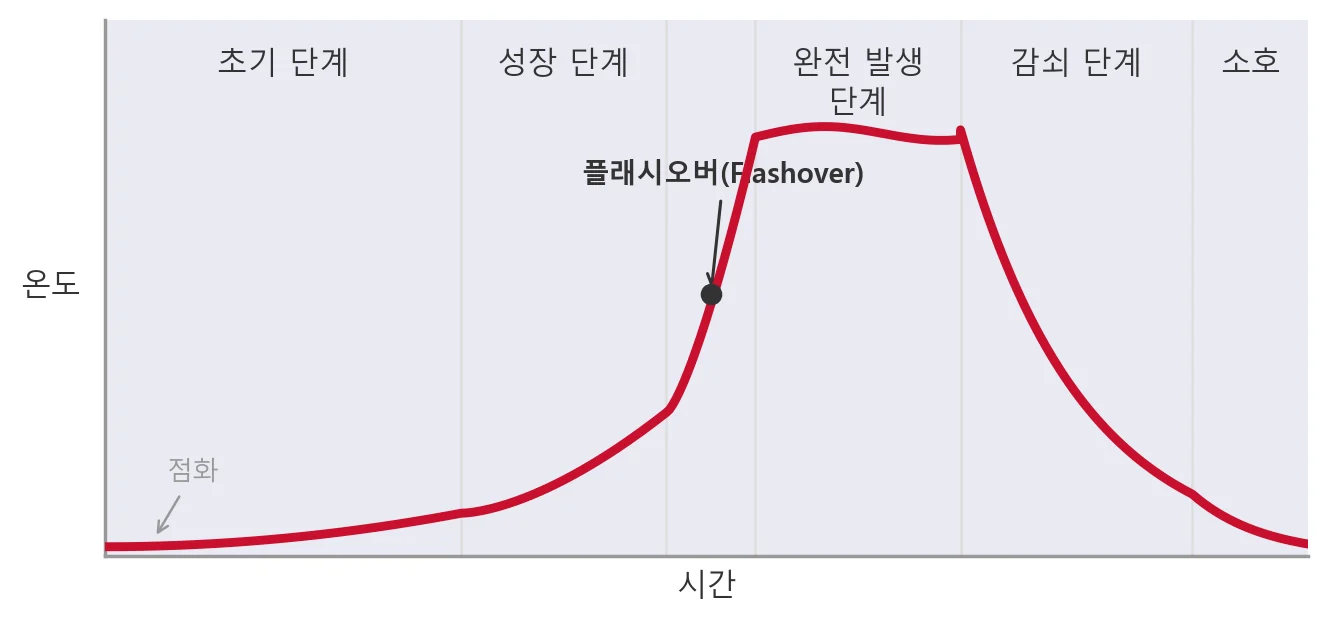

화재의 발전은 초기 단계, 발전 단계, 최성기 단계의 세 주요 단계로 나눌 수 있습니다. 초기 단계는 가연물이 가열되어 착화에 이르는 과정으로 대개 느리고 화염이 없습니다. 발전 단계에서는 화염, 고열, 농연과 함께 불이 번지기 시작하고, 최성기 단계에서는 주위 온도가 1000℃를 넘어 화재 현장이 완전히 통제 불능이 되어 진압이 매우 어렵습니다.

전기 고장으로 인한 화재는 대부분 긴 초기 단계를 거칩니다. 느슨해진 단자 하나, 손상된 절연 한 구간이 수주 또는 수개월에 걸쳐 아크와 국부 과열을 지속적으로 발생시키다가 주변 가연물에 착화됩니다. 초기 단계에서 고장 회로를 차단하는 것이 재난적 결과를 피하는 유일하고 효과적인 기회입니다.

화재를 일으키는 데 필요한 에너지는 매우 적습니다. 종이 착화에는 약 20mJ, 탄화수소 증기 착화에는 약 0.2mJ면 충분하며, 1.5V 배터리 단락 시 방출되는 에너지(약 4mJ)로도 종이를 점화할 수 있습니다. 이는 전기 회로의 작은 고장도 화재원이 될 수 있음을 의미합니다.

1.2 화재 원인과 통계

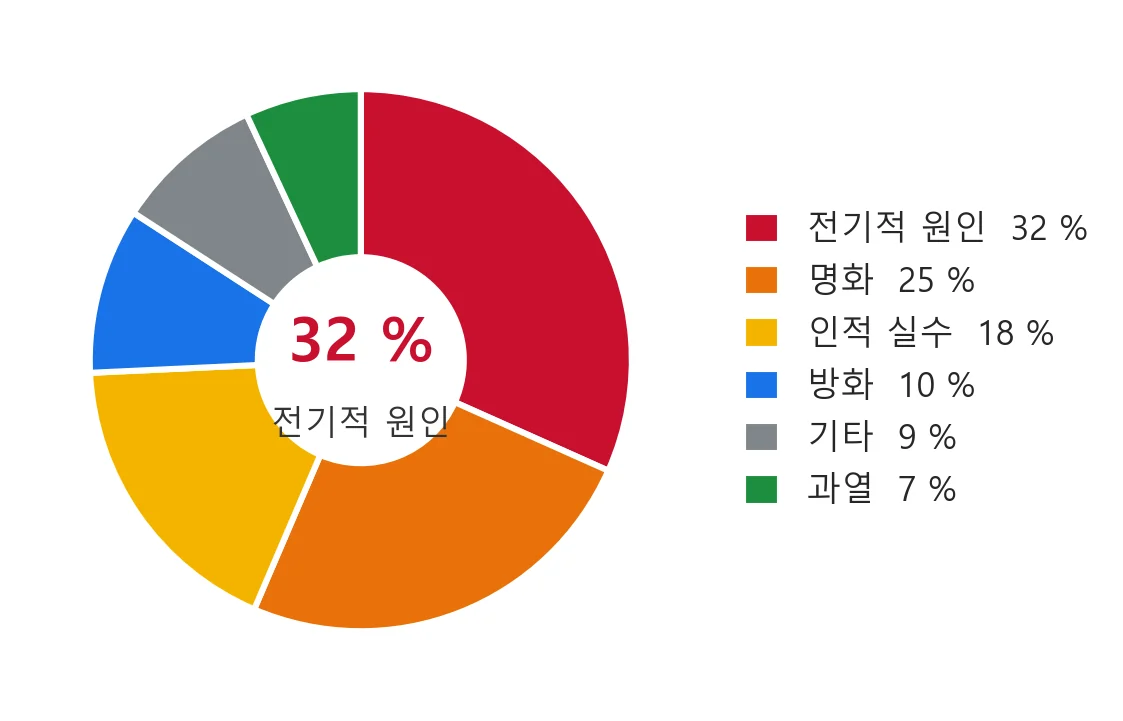

소방 통계에 따르면 화재 원인의 약 32%가 전기에 의해 발생하며, 화염(25%)과 함께 2대 주요 원인입니다. 나머지는 인적 실수(18%), 방화(10%), 과열(7%) 및 기타 원인(9%)입니다. 주목할 점은 인적 실수로 분류되는 화재 중 상당 부분의 최종 점화원 역시 아크라는 사실입니다.

아크 고장의 에너지 방출은 매우 격렬합니다. 저압 시스템의 고장 아크는 약 10ms 이내에 아크 코어 온도를 13,000K까지, 약 15ms 이내에 국부 압력을 0.2MPa까지 상승시킬 수 있습니다. 고온, 충격 압력, 비산하는 용융 금속 입자가 함께 가연물 점화와 인체 화상의 직접적인 기전을 구성합니다. 고장 조사에 따르면 단락 고장의 85% 이상이 아크 단락이며, 직업 안전 통계에서 아크 사고는 전체 전기 사고의 약 25%를 차지하고 건당 평균 손실은 일반 운전 사고보다 훨씬 큽니다.

과거 데이터를 보면 전기 화재의 원인 구성은 장기간 안정적이며, 전기는 항상 주요 요인 중 하나입니다. 전기 고장을 적시에 검출하고 차단하는 것이 화재 위험을 줄이는 가장 직접적이고 효과적인 수단입니다.

1.3 전기 화재의 주요 원인

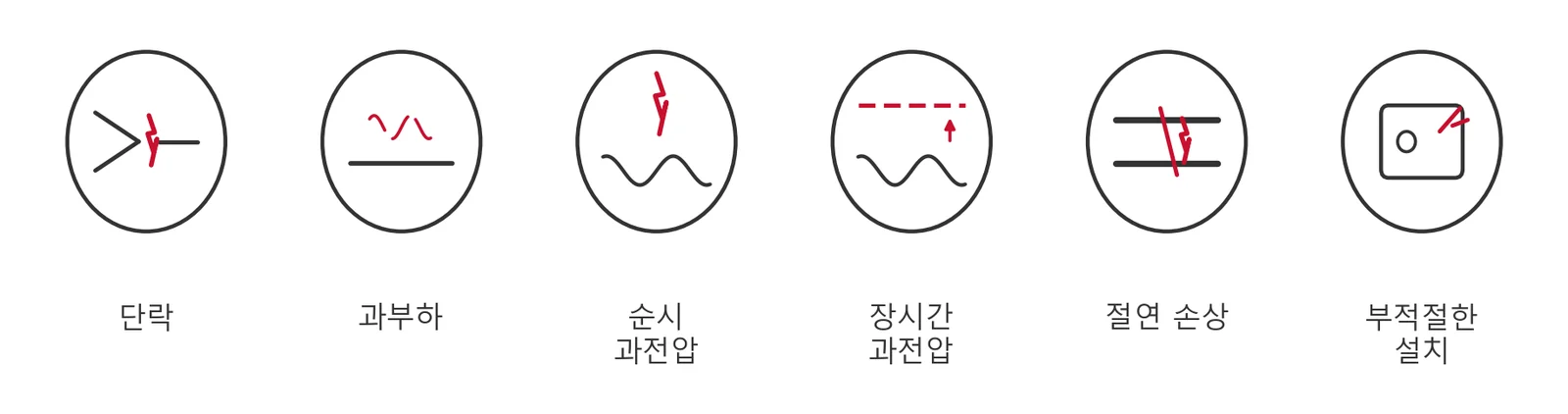

전기 화재는 다양한 회로 고장으로 발생할 수 있으며, 대표적인 원인은 단락, 과부하, 순태 과전압, 장시간 과전압, 절연 손상, 부적합 설치의 6종입니다.

• 단락: 절연 손상이나 이물질 접촉으로 상선 간 / 상-대지가 직접 연결되어 매우 큰 고장 전류 발생
• 과부하: 부하가 도선과 기기의 허용 전류를 장기간 초과하여 도체가 지속적으로 발열
• 순태 과전압: 낙뢰 또는 스위칭 조작으로 인한 단시간 고압 서지로 절연 취약부 절연파괴
• 장시간 과전압: 중성선 단선 등으로 인한 지속적 전압 상승으로 기기 과열
• 절연 손상: 기계적 압착, 갉아먹음, 노후화로 도선 절연이 손상되어 누전과 아크 발생
• 부적합 설치: 단자 압착 불량, 도선 손상, 부적절한 기기 선정 등 잠재 위험

상기 원인 중 단락과 과부하는 기존 차단기로, 지락은 잔류전류 장치로 방호할 수 있지만, 절연 손상과 접속 불량으로 발생하는 직렬 아크는 반드시 아크 고장 보호 장치(AFDD)로 검출·차단해야 합니다.
