아크 고장
직렬 · 병렬 · 대지 아크를 전류 파형의 특징으로 알아채고 KS C IEC 62606 한계 안에서 끊습니다(1초 이하).
AI아크제로 가드 시리즈 · Integrated AFDD-RCBO
하나의 장치, 4중 보호
아크 고장 검출 보호(AFDD)와 과전류 보호를 겸한 누전 차단(RCBO)을 폭 33mm 한 장치에 넣었습니다. 고장마다 다른 색으로 알리고, 두 개의 시험 버튼으로 보호 기능을 따로 확인합니다.
2P · AC 220V 60Hz15 / 16 / 20 / 30 / 32 A33 × 83 × 61.7 mm
4중 보호
전자식 보호와 기계식 보호가 서로를 받칩니다
아크와 누전은 전자 회로가, 과부하와 단락은 열동·자기 기구가 막습니다. 전자 회로가 멈춰도 기본 과전류 보호는 그대로 동작합니다.
누전
정격 감도 30mA 또는 15mA · 동작 시간 30ms 이하.
과부하

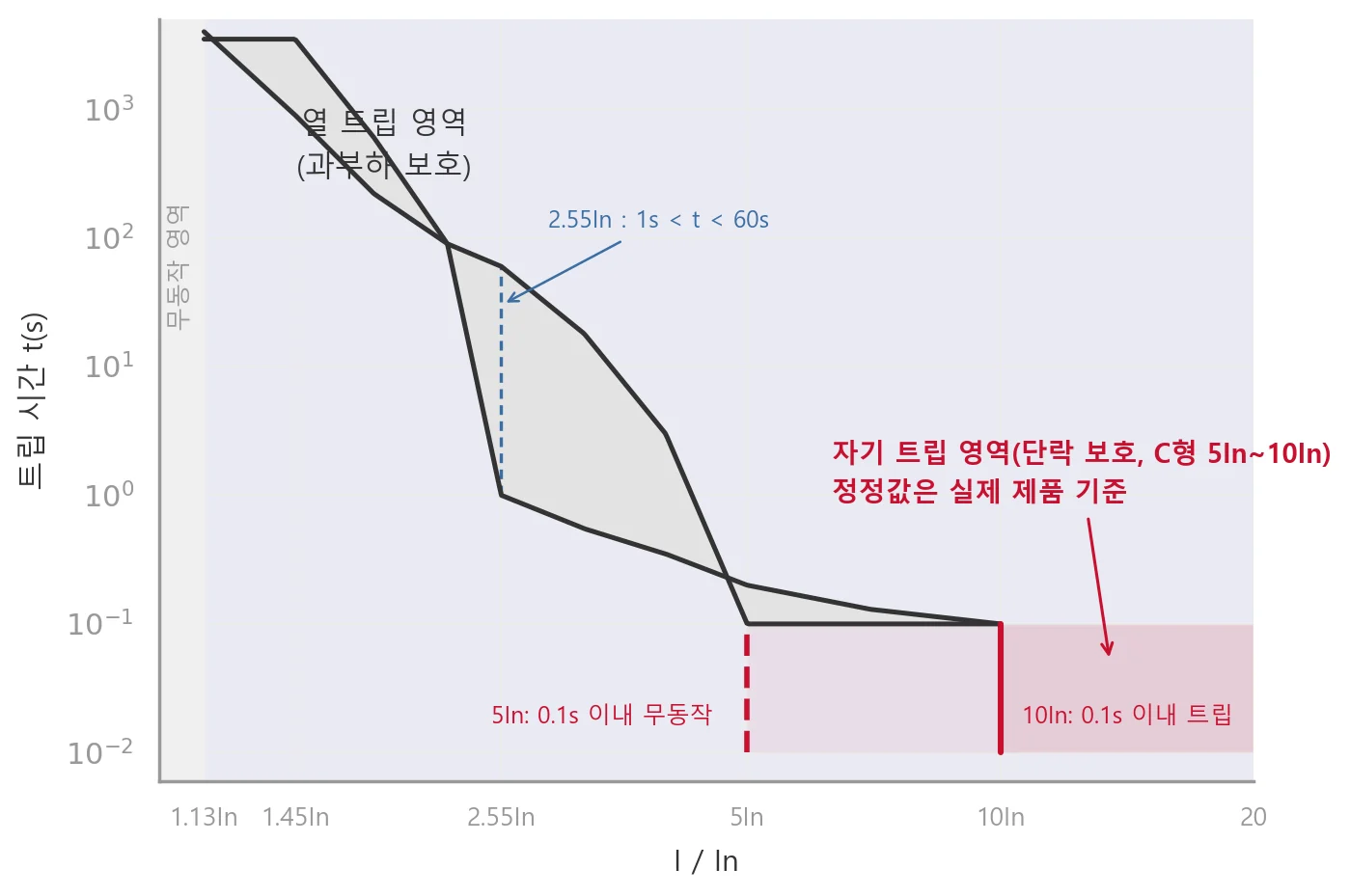

약정 비동작 1.13In · 약정 동작 1.45In(열동 트립).
단락
C형 순시 자기 트립 5In~10In, 0.1초 미만 · Icn 2.5kA.

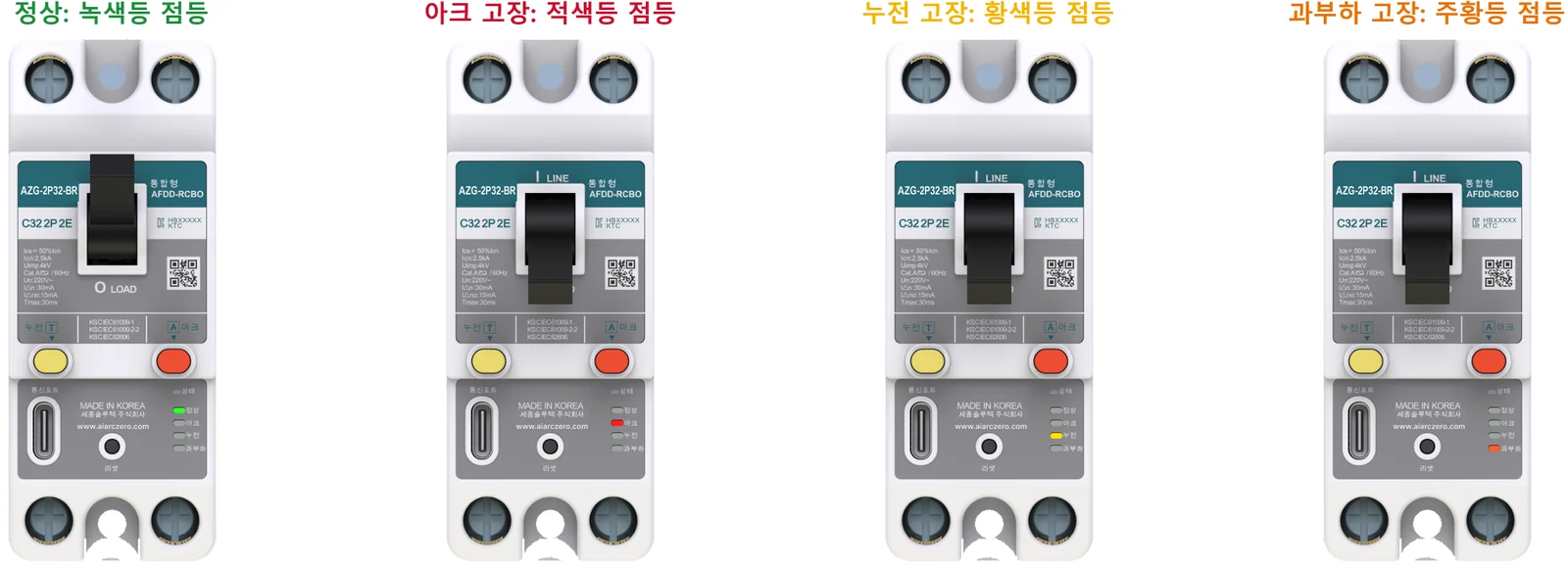

4색 LED
점멸 횟수를 세지 않아도 고장을 압니다
보호 차단 뒤에는 그 고장의 색 표시등이 켜지고 장치가 잠깁니다.
| 표시등 | 색 | 뜻 |
|---|---|---|
| 운전 표시 | 녹 | 상시 점등 — 정상 운전 |
| 아크 고장 | 적 | 아크 보호 차단 · 고장 잠금 |
| 누전 고장 | 황 | 누전 보호 차단 · 고장 잠금 |
| 과부하 고장 | 주황 | 과부하 보호 차단 · 고장 잠금 |
시험과 리셋
보호 기능을 항목마다 따로 확인합니다
누전 시험 버튼(T)은 누설 전류를, 아크 시험 버튼(A)은 아크 파형을 흉내 내 차단시킵니다. 전자 회로는 스스로도 주기적으로 점검합니다. 6개월에 한 번(환경이 열악하면 한 달에 한 번) 눌러 보기를 권합니다.

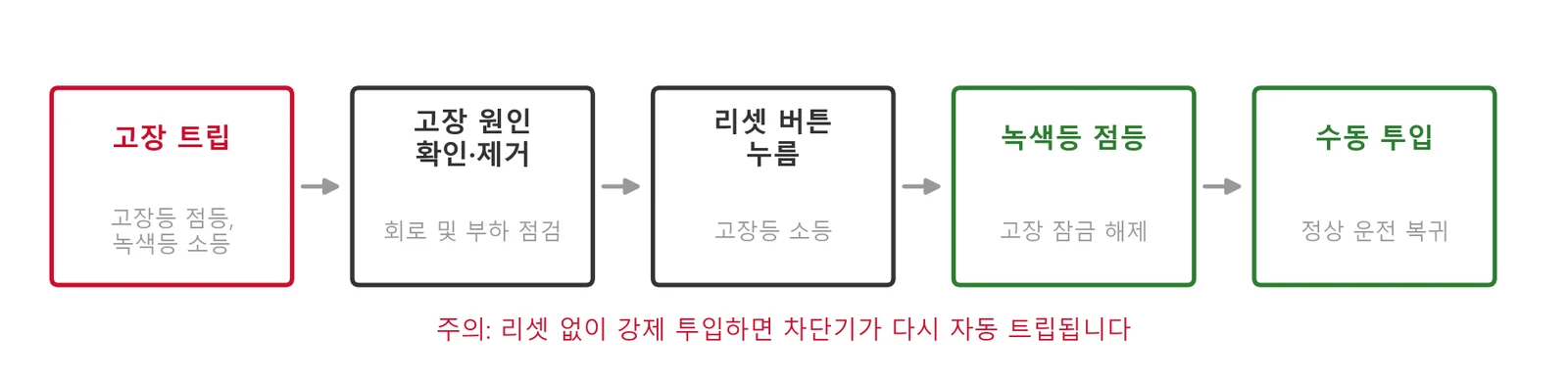

고장으로 차단되면 원인을 없애고 리셋 버튼을 눌러야 다시 올릴 수 있습니다. 리셋 없이 올리면 다시 끊깁니다.
기술 사양
AI아크제로 가드 기술 사양
| 제품명 | 아크 고장 검출 보호 잔류전류 동작 차단기 (Integrated AFDD-RCBO) |
|---|---|
| 적합 표준 | KS C IEC 61009-1 · KS C IEC 61009-2-2 · KS C IEC 62606 |
| 극수 | 2P (2P2E, 전자식) |
| 정격 전압 Ue | AC 220 V · 60 Hz |
| 정격 전류 In | 15 / 16 / 20 / 30 / 32 A |
| 정격 잔류 동작 전류 IΔn | 30 mA · 15 mA |
| 잔류 비동작 전류 IΔno | 15 mA · 7.5 mA |
| 누전 동작 시간 | ≤ 30 ms |
| 아크 트립 시간 | ≤ 1 s (KS C IEC 62606 시험 전류별 한계 준수) |
| 과부하 트립 특성 | 약정 비동작 1.13In · 약정 동작 1.45In (열동 트립) |
| 단락 트립 특성 | C형 순시 자기 트립 5In~10In, t < 0.1 s |
| 정격 단락 용량 Icn | 2.5 kA |
| 정격 임펄스 내전압 Uimp | 4 kV |
| 사용 구분 | A 클래스 |
| 배선 방식 | 상부 배선 (전원측 상부 입선) |
| 외형 치수 (폭×높이×깊이) | 33 × 83 × 61.7 mm |
| 주위 온도 | -25 ℃ ~ +80 ℃ |
| 시험 기능 | 누전 시험 버튼(T) · 아크 시험 버튼(A) · 내부 자가시험 |
| 통신 | RS485 (Modbus-RTU) 기본 · BLE / WiFi 무선 모듈 옵션 |
| 설치 방식 | 본체 설치 구멍 고정 (Ø4.5 mm × 2, M4 나사 · DIN 레일 아님) |
| 인증 | KC 안전 인증 (발급 기관 KTL) |
| 원산지 | 한국 제조 |
형번 체계와 주문 형번 표는 제조사 확인 뒤 싣습니다. 정격 전류 · 감도 · 통신 구성을 도입 문의로 알려 주시면 맞는 형번을 안내해 드립니다.
스마트 통신
RS485 기본, BLE · WiFi 옵션

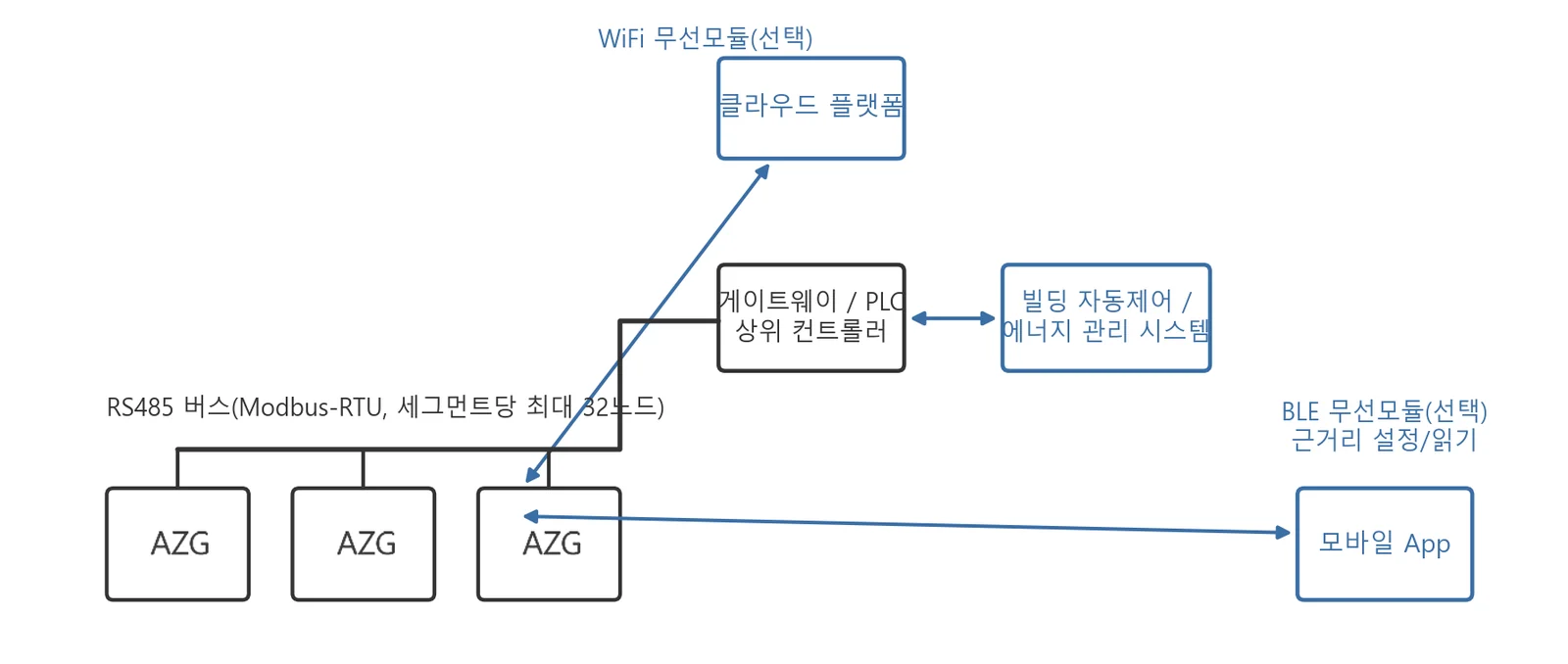

표준 2선식 RS485(Modbus-RTU)로 빌딩 자동제어 · 에너지 관리 시스템에 붙습니다. BLE 모듈을 달면 차단기 옆에서 휴대전화로, WiFi 모듈을 달면 클라우드로 상태를 봅니다.
- 원격 측정 — 전압 · 전류 · 누설 전류 순시값
- 원격 신호 — 개폐 상태 · 고장 유형 · 통신 상태
- 이벤트 기록 — 누적 차단 횟수 · 최근 50회 이벤트 · 자가시험 기록
- 기기 정보 — 형번 · 기기 ID · 소프트웨어 · 하드웨어 버전
배선과 설치
상부 입선, 하부 출선, 나사 두 개로 고정

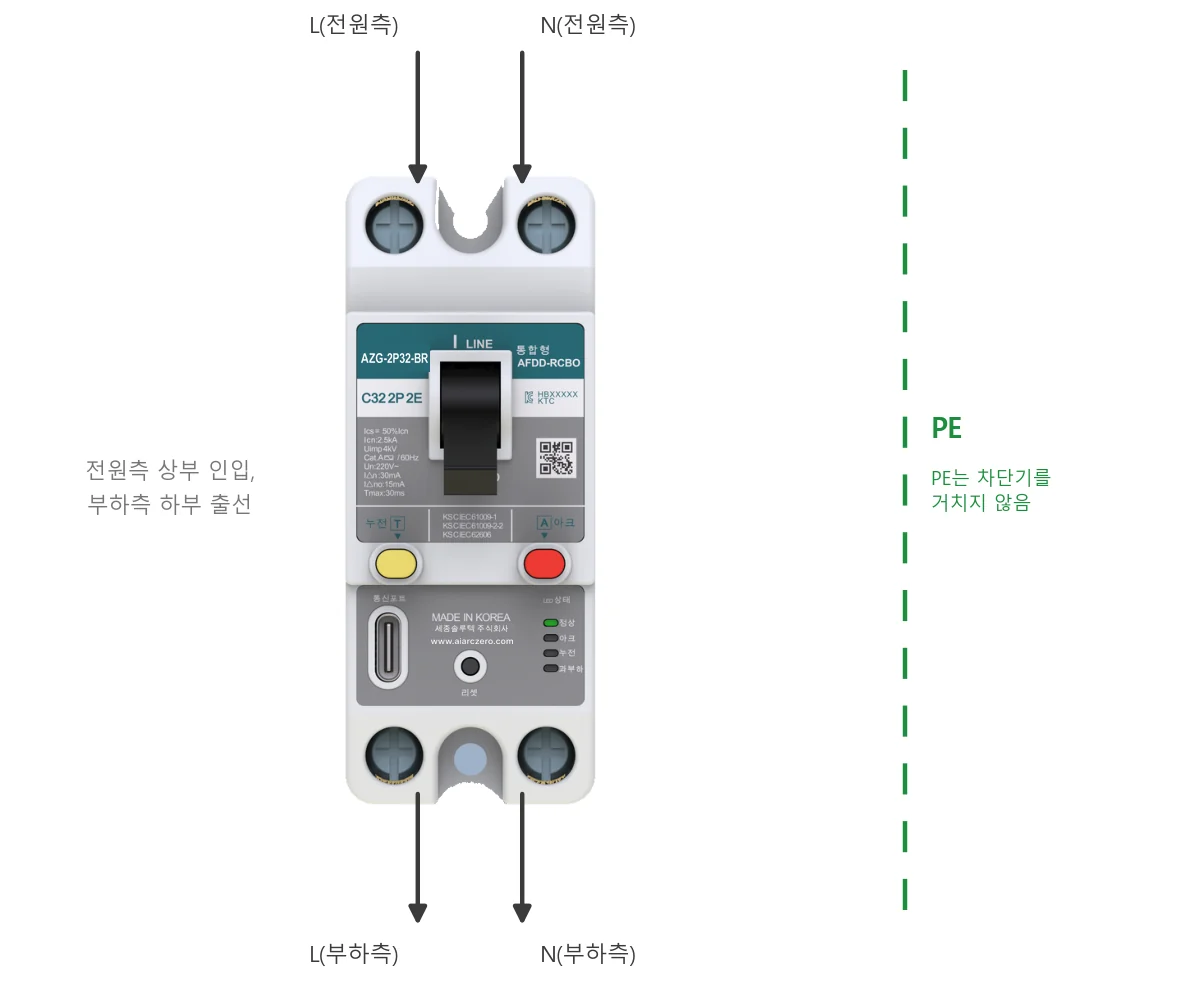

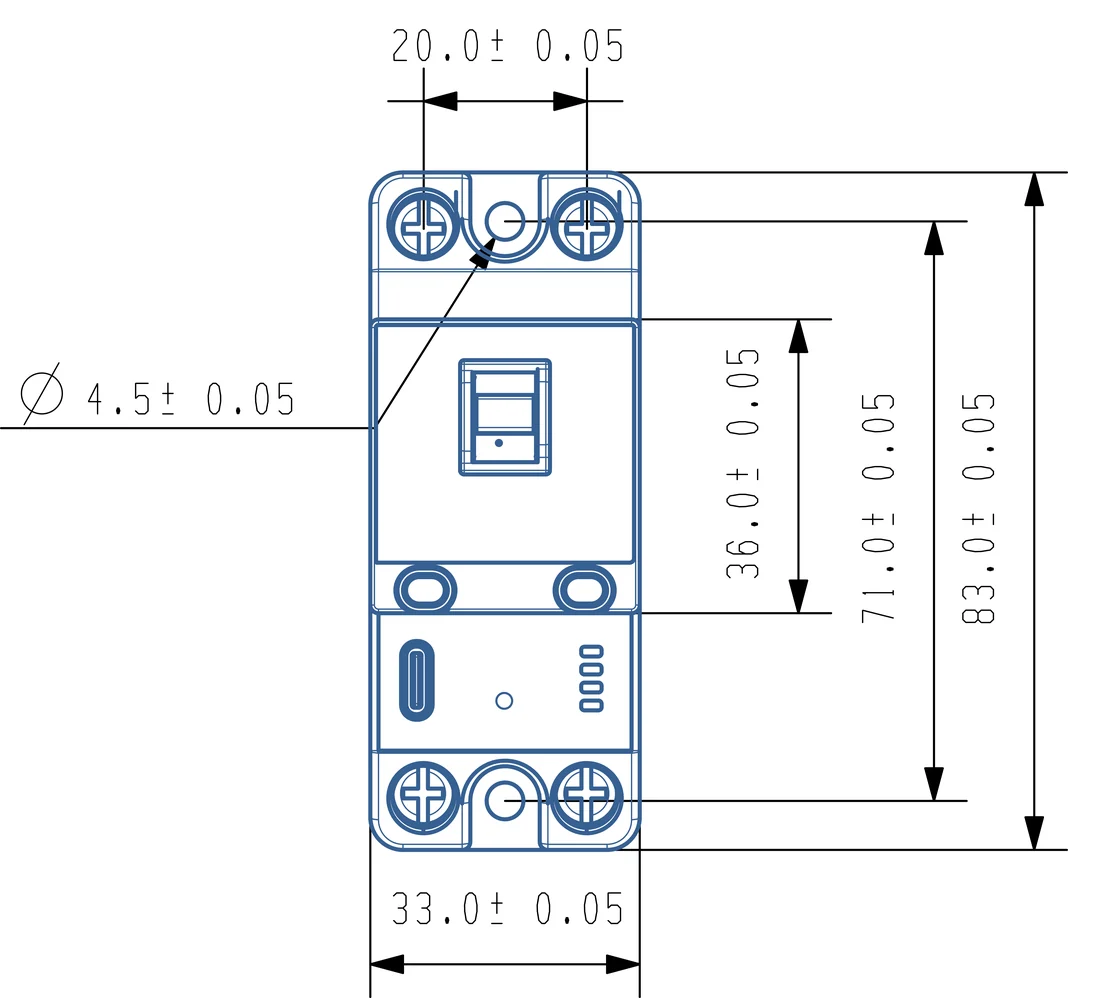

전원측은 상부 단자(LINE: L / N)에, 부하측은 하부 단자(LOAD)에 연결합니다. 보호 도체 PE 는 차단기를 거치지 않습니다. 바닥판의 설치 구멍 두 개(Ø4.5 mm, 세로 간격 71.0 mm)를 M4 나사로 고정합니다.
